【Substance3DDesigner】入り抜き表現の作り方

サブスタンス3Dデザイナーでは手描きのような表現が苦手ツールです。
模様作成で線の太さに強弱をつけたい時があったので記事にしました。

Splineで入り抜き表現

Spline(poly quadratic) を使う

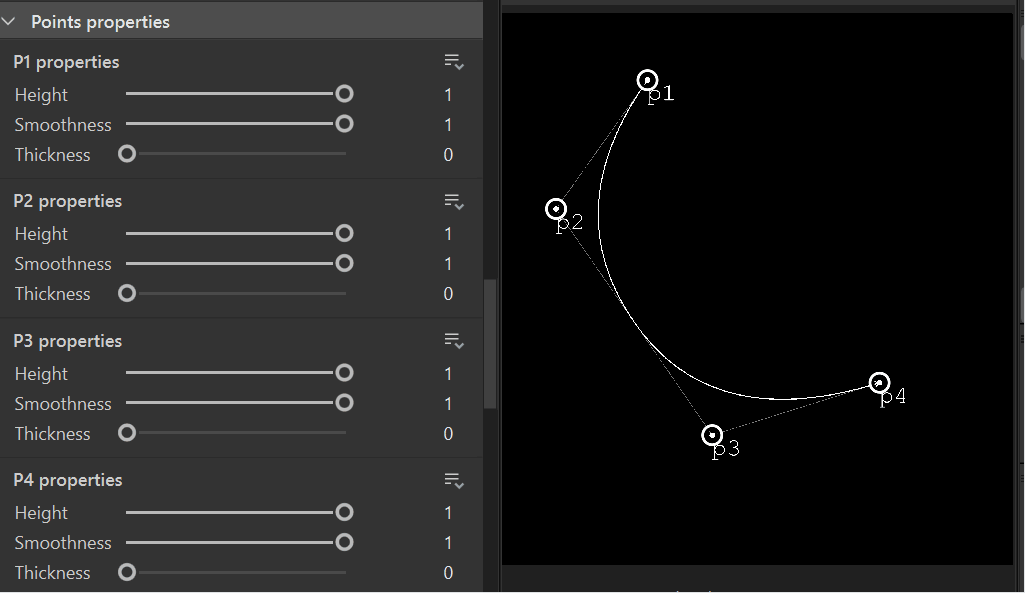

Spline(poly quadratic) ノードのポイントを適当に移動（増やしても良い）

Preview ＞ Show thickness envelope : True に変更
線の太さが可視化される。現時点では太さ０のため変化はない

Points properties ＞ Thickness を変更

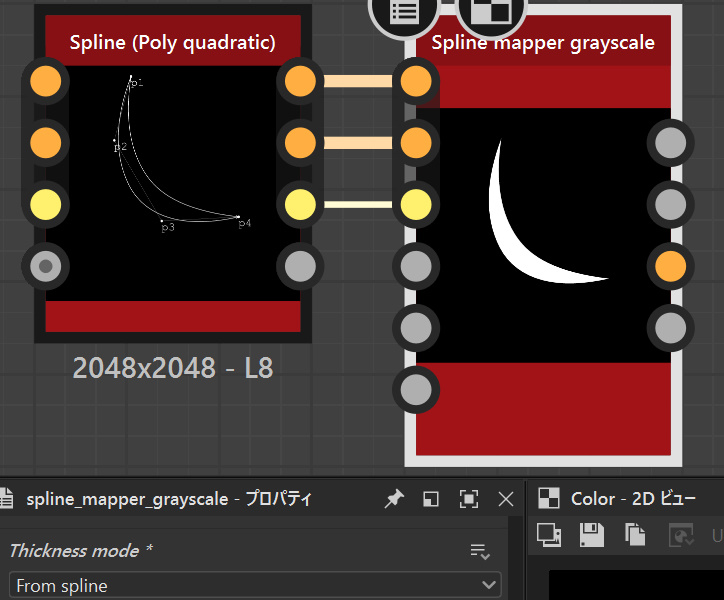

Spline mapper grayscale ノードを使う

Spline mapper grayscale ノードにつなげる

Thickness mode ＞ From spline に変更
Segments amountがデフォルト16だと線に角ばりがあるので32に上げる
